Virtual ECU(SILS)環境 Silver PC 上で ECU ソフトウェアを実行・テスト。高価な HILS なしで実コードを検証できる
Silverは、パソコン上でECUのソフトウェアを実行・テストすることができる、Virtual ECU(SILS)環境です。

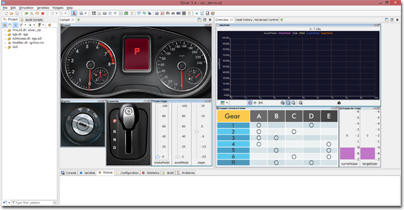

Silverに搭載されている自動車制御向けのGUIからECUに対して各種入力を行い、制御変数の振る舞いをモニタリングすることで、さまざまなデバッグ、適合を可能にします。
MATLAB/Simulink®のモデルを取り込んだco-simulationや、Dymola、SimulationX®、SIMPACK、AMESimなどのシミュレーションツールからエクスポートされたFMUを実行することもできます(FMI2.0に対応済み)。
ソースコードがない場合には、Hexファイルからのシミュレーションが可能です。
Silverでは、全てdllに変換して実行するので、OEM・サプライヤ間でのシミュレーションやテスト時にIPを開示する必要がありません。
高価なHILSがなくても、実際のECUのコードを使用したロジック検証を早い段階からスタートすることができます。
主な特長
- 手書きのECU向けソースコード、もしくはモデルベースツールから自動生成されたECU向けコードをPC上で実行
- MATLAB/Simulink®モデルをdllに変換し実行
- FMI2.0対応ツールからエクスポートされたFMUの実行
- Hexファイルからのシミュレーション(チップシミュレーション)
- スライダー、プロットグラフ、メーターなどの豊富な GUI ライブラリを提供
- ステップ実行、ブレークの設定、各種変数のモニターなど強力なデバッグ機能
- 自動車向けキャリブレーションデータ形式ASAP2サポート
- Python スクリプトによる自動テストシーケンス実行
- TestWeaver との連携により、デスクトップ上で網羅的なテストを実現
ターゲット製品 / 対応製品 / 互換性など
対応ホスト環境 | Windows |
---|---|
対応シミュレータ | Simulink®、Dymola、SimulationX®、MapleSim™ 他 |
主な用途(アプリケーション例など)
- 自動車制御ソフト
技術サポート体制
電話、FAX、E-mailによるサポート、有償トレーニング、コンサルティング。
